Mini PCB RFID-tag voor gereedschap op metaal
- 100 stuks
- PD05-1
- Zwart (wit, rood, groen, blauw..)
- FR4(PCB)
- Dia5mm
Mini PCB RFID-tag voor metalen gereedschappen met UHF, IP68, programmeerbaar EPC-geheugen en compacte montage voor industriële assets.
Mini PCB RFID-tag voor compacte metalen assets
Deze mini PCB-RFID-tag voor montage op metaal is ontwikkeld voor compacte metalen gereedschappen, machineonderdelen en kleine industriële assets waarbij standaard RFID-tags te groot kunnen zijn. Dankzij de PCB-structuur met een diameter van 5 mm, UHF 865–928 MHz werking en programmeerbaar EPC-geheugen helpt deze tag onderhoudsteams bij de identificatie van kleine metalen objecten tijdens gereedschapsbeheer, assetinventarisatie en onderhoudsprocessen. De FR4 PCB-behuizing, zelfklevende montage en IP68-bescherming maken deze RFID-tag geschikt voor metalen oppervlakken in veeleisende industriële omgevingen.
Voor projecten waarbij grotere aantallen metalen assets moeten worden geïdentificeerd, kan deze compacte tag worden gecombineerd met andere RFID-tags voor montage op metaal en geschikte RFID-lezers, afhankelijk van de gewenste leesafstand, beschikbare montageruimte en regionale frequentievereisten.
Technische specificaties voor industriële gereedschapstracking
| Afmetingen | Diameter 5 mm |
| Dikte | 4,0 mm met IC-bult |
| Materiaal | FR4 PCB |
| Kleur | Zwart, met wit, rood, groen, blauw en andere kleuren beschikbaar |
| Montagemethode | Zelfklevend |
| Gewicht | 0,5 g |
| Draadloos protocol | EPC Global Gen2, ISO/IEC 18000-6C |
| Werkfrequentie | EU 865–868 MHz / US 902–928 MHz |
| IC-type | Alien Higgs-3 |
| Geheugen | EPC 96 bits tot 480 bits, USER 512 bits, TID 64 bits |
| Schrijfcycli | 100.000 keer |
| Functionaliteit | Lezen/schrijven |
| Gegevensretentie | 50 jaar |
| Geschikt oppervlak | Metalen oppervlakken |
| Leesbereik met vaste reader | Tot 1,0 m op metaal bij US 902–928 MHz; tot 0,8 m op metaal bij EU 865–869 MHz |
| Leesbereik met handheld reader | Tot 0,6 m op metaal bij US 902–928 MHz; tot 0,4 m op metaal bij EU 865–869 MHz |
| Garantie | 1 jaar |
| IP-classificatie | IP68 |
| Opslagtemperatuur | -20 ～ +150℃ |
| Bedrijfstemperatuur | -20 ～ +100℃ |
| Certificeringen | REACH goedgekeurd, RoHS goedgekeurd, CE goedgekeurd |

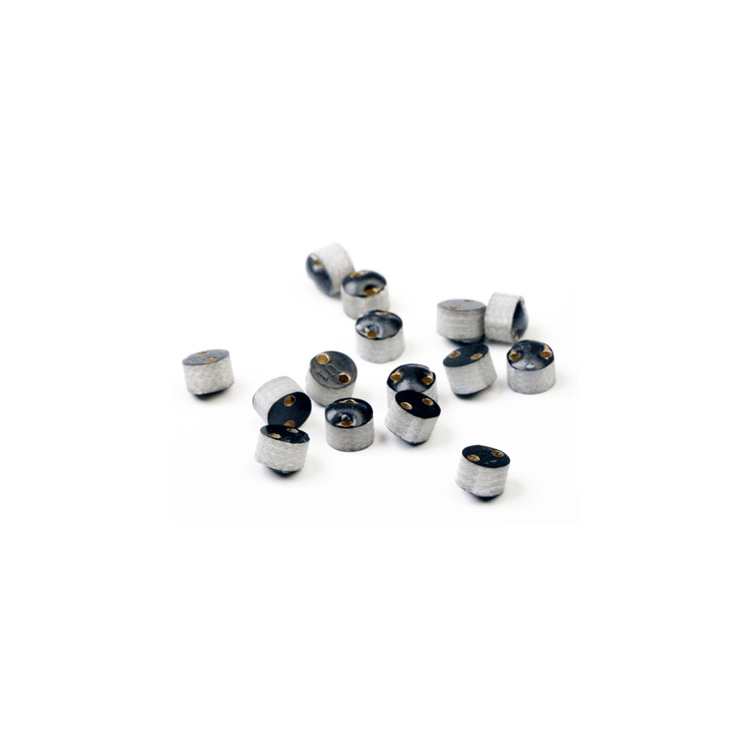

Productafbeelding
Mini PCB RFID-tag voor gereedschapstracking: productoverzicht
De Mini PCB On-Metal RFID Tag ondersteunt UHF-gereedschapstracking op metalen oppervlakken met IP68-bescherming, programmeerbaar EPC-geheugen en zelfklevende montage voor compacte assets.
Dit product is een RFID-tag voor metalen oppervlakken, ontwikkeld voor gereedschapsbeheer en onderhoudstraceerbaarheid. Binnen het assortiment PCB On-Metal RFID Tags is deze uitvoering geschikt voor toepassingen waarbij montage op metalen assets vereist is. De uiteindelijke configuratie dient te worden afgestemd op de reader, het systeem, de installatieomstandigheden en de werkomgeving.
Belangrijke toepassingsgebieden zijn onder andere PCB on-metal RFID-tags, compacte RFID-tags voor gereedschap, industriële assettracking en metalen equipment-tags. De exacte configuratie wordt bepaald door de toepassing en systeemvereisten.
Belangrijkste voordelen
Ontworpen om prestatieproblemen te beperken die conventionele RFID-tags kunnen ondervinden bij montage nabij metaal.
Geschikt voor duurzame identificatie van gereedschappen, apparatuur, containers, rekken en andere metalen assets.
Biedt montage- en behuizingsopties voor industriële omgevingen waar standaard zelfklevende labels niet geschikt zijn.
Typische toepassingen
Dit product kan worden toegepast voor:
Tracking van gereedschappen, matrijzen, machines en onderhoudsassets.
Magazijnrekken, herbruikbare transportmiddelen, containers en retourapparatuur.
Productie-, logistieke-, IT asset-, inspectie- en industriële traceerbaarheidsprojecten.
Selectie en maatwerk
Bevestig vóór offerte of monsterproductie de volgende projectgegevens:
Frequentie, protocol, chip, tagafmetingen en gewenste leesafstand.
Metaalsoort, montagepositie, beschikbare ruimte en oriëntatie.
Zelfklevende montage, schroefbevestiging, klinknagelmontage, inbouw of andere installatiemethode.
Vereisten voor temperatuur, schokken, vocht, chemicaliën en gebruik buitenshuis.
Veelgestelde vragen
Waarom is een on-metal RFID-tag nodig?
Metaal kan RF-signalen beïnvloeden of reflecteren, waardoor de prestaties van een gewone RFID-label kunnen afnemen. Een on-metal ontwerp is bedoeld voor montage op metalen assets, maar het uiteindelijke leesbereik hangt nog steeds af van het tagmodel, readervermogen, antenneplaatsing, oriëntatie en installatieomgeving.
Kan dit product worden aangepast voor een specifiek project?
Beschikbare opties zijn afhankelijk van het geselecteerde model. Deel de gewenste hoeveelheid, technische vereisten, opmaak- of nummeringsbehoeften en projectomgeving, zodat de juiste configuratie vóór productie kan worden beoordeeld.
Vraag een projectspecifiek advies aan
Voor een nauwkeuriger advies en offerte ontvangen wij graag informatie over de toepassing, gewenste hoeveelheid, compatibele reader of systeem, voorkeursafmetingen, montageoppervlak, werkomgeving, maatwerkvereisten en afleverlocatie. Het testen van monsters wordt aanbevolen wanneer leesprestaties, softwarecompatibiliteit of omgevingsbestendigheid belangrijk zijn.
Lijst met PCB-RFID-tags voor metalen oppervlakken
Opmerking: De in de onderstaande tabel vermelde leesbereiken kunnen door verschillen in testomgevingen aanzienlijk afwijken van de prestaties in de praktijk. Voer altijd praktijktests uit om nauwkeurige resultaten te verkrijgen.
| Model | Chip | Afmetingen | Leesbereik |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
