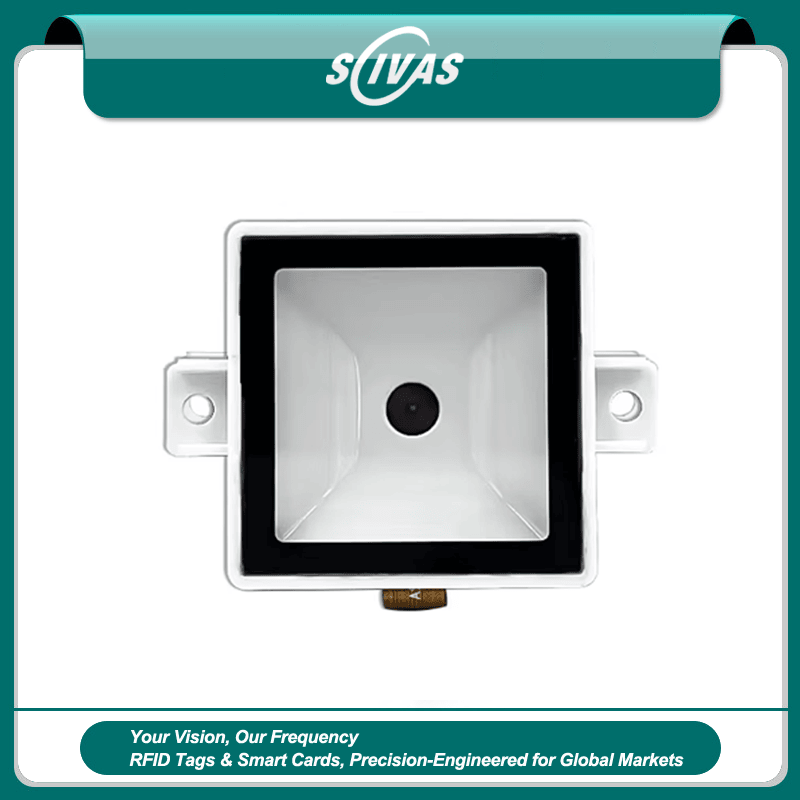

QR-codelezer voor toegangscontrole en toegang

Optimaliseer uw processen met onze veelzijdige QR-codelezer. Deze compacte, krachtige inbouwmodule is ontworpen voor naadloze integratie in uiteenlopende apparaten. De module scant snel en nauwkeurig zowel 1D- als 2D-barcodes, waaronder QR-codes, voor een soepele gebruikerservaring. Deze scannermodule is ideaal voor toepassingen in retail, openbaar vervoer en toegangscontrole en biedt een betrouwbare oplossing voor gegevensregistratie. Dankzij het duurzame ontwerp en het lage energieverbruik is de module geschikt voor langdurig en continu gebruik.

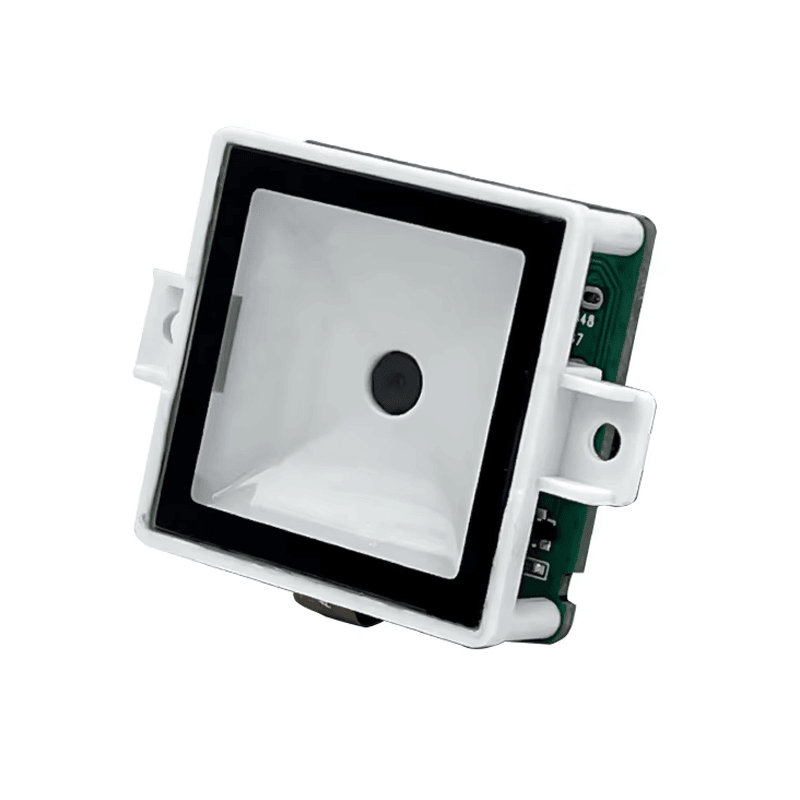

De R300 is een nieuwe generatie intelligente leesmodule met een hoge integratiegraad en uitstekende prestaties. De module combineert ingebouwde QR-codescanning met kaartlezing. Dankzij geavanceerde CMOS-beeldherkenning en een intelligent beeldherkenningssysteem biedt hij een hoge herkenningsgraad, snelle scans, een gevoelige kaartrespons en brede compatibiliteit. Door het compacte, geïntegreerde ontwerp kan de R300 eenvoudig in uiteenlopende apparaten worden ingebouwd. Mogelijke toepassingen zijn QR-codeherkenning, het lezen van IC-kaarten, QR-codebetalingen, toegangscontrolesystemen, verkoopautomaten, smart-homeapparatuur en lockers.

Kenmerken

1. Het groothoekontwerp is geschikt voor uiteenlopende QR-codes, met automatische detectie, snelle scanning en plug-and-playbediening.

2. Geavanceerde foutcorrectie en decodering, transparante gegevensoverdracht en nauwkeurige herkenning van gekleurde, complexe, vervormde en bevlekte codes.

3. Meerdere uitvoermogelijkheden: virtuele seriële USB-poort, TTL, WG26/34, RS232 en RS485, geschikt voor uiteenlopende industriële toepassingen.

4. Programmeren is niet nodig. Sluit de module aan op een computer, installeer het USB-stuurprogramma en configureer of test de module via de USB-poort.

5. Goede leesprestaties dankzij de geïntegreerde witte verlichting, waarmee codes op schermen en papier eenvoudig kunnen worden gescand.

6. Ondersteunt CPU-kaarten, IC-kaarten, ID-kaarten van de tweede generatie, mobiele NFC en andere contactloze kaarten.

7. Paneel van gehard glas, compacte afmetingen en een inbouwontwerp dat eenvoudig in andere apparatuur kan worden geïntegreerd.

8. Klantspecifieke aanpassingen en verdere ontwikkeling zijn mogelijk, met uitgebreide technische ondersteuning en begeleiding.

Toepassingen

De R300-module voor codescanning en kaartlezing kan eenvoudig als scan- en leescomponent in uiteenlopende apparaten worden ingebouwd. Voorbeelden zijn zelfbedieningskassa's, betaalterminals voor het openbaar vervoer, ticketcontroleautomaten, verkoopautomaten, toegangspoorten en andere systemen die QR-codes scannen en herkennen.

Aansluitschema van de data-interface

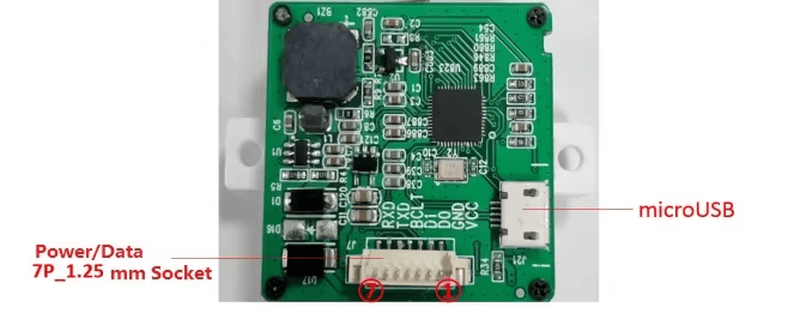

De R300 wordt geleverd met een 7-aderige kabel van 30 cm lang en een steek van 1,25 mm. De module moet voor gebruik op een hostapparaat worden aangesloten. Het ene uiteinde van de kabel wordt aangesloten op de data-interface van de module en het andere uiteinde op het randapparaat. De host kan een pc, POS-terminal, microcontroller, Android-host of een ander intelligent apparaat met een USB-, RS232- of RS485-interface zijn. Wiegand DATA0 en DATA1 kunnen op een controller met een Wiegand-ingang worden aangesloten om een toegangscontrolesysteem te vormen. Voor de RS232/RS485-data-uitgang wordt een 3-pins kabel van 20 cm gebruikt.

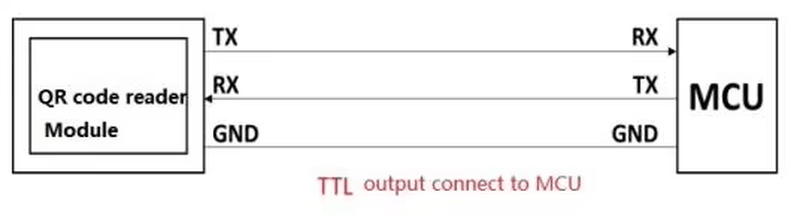

De onderstaande afbeelding toont schematisch hoe de kabel op de interface van externe apparatuur wordt aangesloten.

Industriële QR-codelezer voor OEM-toegangsprojecten

De SCIVAS R300 is een compacte QR-codelezer voor machinebouwers, integrators van toegangscontrole, kioskproducenten en uitvoerders van automatiseringsprojecten die betrouwbare codeherkenning in een beperkte inbouwruimte nodig hebben. In plaats van een omvangrijke externe scanner kan deze inbouwmodule rechtstreeks worden gemonteerd in tourniquets, slimme lockers, verkoopautomaten, ticketcontroleapparaten, zelfbedieningsterminals, betaalterminals en toegangspoorten. De compacte behuizing van 43×30×15 mm, het scanvenster van gehard glas, het lage energieverbruik en de verschillende communicatie-interfaces maken de module geschikt voor projecten waarin stabiele scanning, een verzorgde uitstraling en snelle installatie belangrijk zijn.

Snelle QR-codeherkenning voor toegang en zelfbediening

De lezer gebruikt een CMOS-beeldsensor en een beeldgebaseerde decodeerengine om QR-codes te lezen vanaf mobiele telefoonschermen, geprinte tickets, kunststof oppervlakken, papieren labels en andere gangbare informatiedragers. Met een resolutie van 640×480, 300000 pixels, een decodeernauwkeurigheid van ≥10mil en een leesafstand van 1–20 cm ondersteunt hij dagelijkse toegangscontrole met e-tickets, bezoekerspassen, QR-codes voor leden, betaalcodes en tijdelijke toegangsgegevens. Het groothoekontwerp ondersteunt een rotatie van 360° en een kanteling of scheefstand van ±45°, zodat gebruikers hun code niet exact recht voor de scanner hoeven te houden.

Bij drukke toegangspunten is een snelle reactie essentieel. De R300 ondersteunt automatische detectie en direct ontwaken, zodat een QR-code snel kan worden gelezen zonder dat de gebruiker op een knop hoeft te drukken. De leessnelheid bedraagt doorgaans minder dan 200 ms. Dit helpt wachtrijen te beperken bij kantoorentrees, sportscholen, parkeervoorzieningen, wooncomplexen, bezoekersbalies, vervoersterminals, bibliotheken en ticketcontrolepunten. De ingebouwde witte verlichting verbetert de herkenning van codes op papier en schermen, terwijl bescherming tegen sterke lichtinterferentie bijdraagt aan betrouwbare werking in uiteenlopende binnenomgevingen.

Flexibele interfaces voor controllers en hostapparaten

Niet ieder toegangscontroleproject gebruikt dezelfde hosthardware. Daarom biedt de R300 verschillende uitvoermogelijkheden. Afhankelijk van de projectconfiguratie kan de module werken met een virtuele seriële USB-poort, WG26/34, TTL, RS232 en RS485. De 7-aderige interface kan worden aangesloten op een pc, POS-terminal, microcontroller, Android-host, toegangscontroller of ander intelligent apparaat met een geschikte communicatiepoort. Bij Wiegand-gebaseerde deursystemen kunnen DATA0 en DATA1 rechtstreeks op de controlleringang worden aangesloten. Hierdoor is de module praktisch inzetbaar als QR-codelezer voor deuren en andere toegangscontroleprojecten.

De module is ook geschikt voor hybride toegangsoplossingen. Naast het scannen van QR-codes ondersteunt hij, afhankelijk van de systeemconfiguratie, toepassingen met CPU-kaarten, IC-kaarten, ID-kaarten van de tweede generatie en mobiele NFC-kaarten. Daardoor kan één apparaat zowel digitale toegangscodes als kaartgebaseerde toegangsgegevens verwerken. Voor projecten die aanvullende identificatielezers uit dezelfde toeleveringsketen vereisen, kan SCIVAS ook bijpassende RFID-toegangslezers en andere inbouwproducten voor toegangscontrole leveren.

Compact mechanisch ontwerp voor eenvoudige inbouw

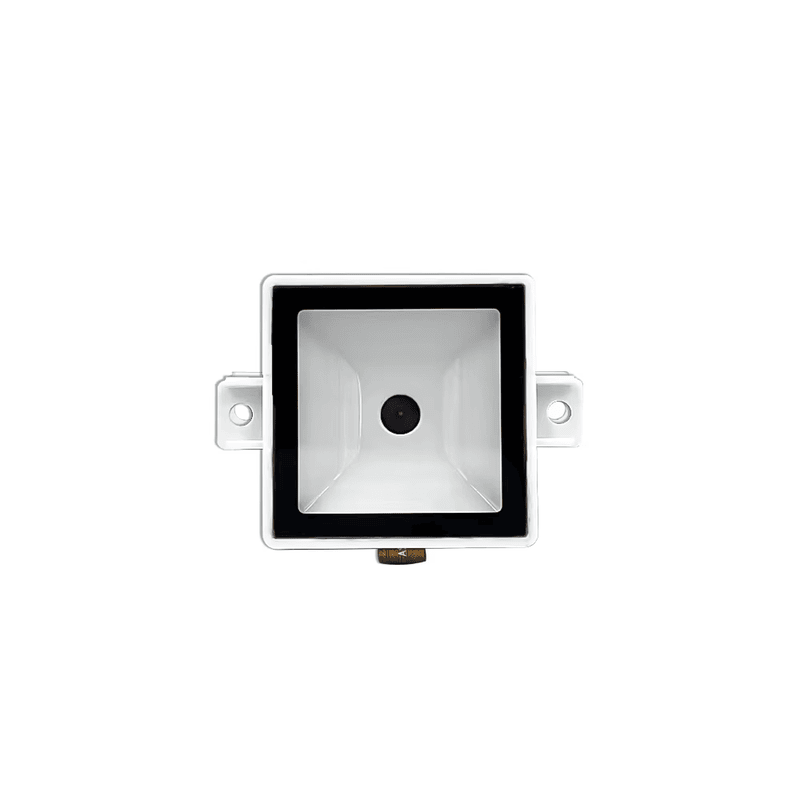

De R300 is ontwikkeld voor inbouw en niet voor gebruik als desktopscanner. De ABS-behuizing, het venster van gehard glas, het scanvenster van 20,5×20,5 mm, het nettogewicht van 20 g en de montagevriendelijke constructie maken integratie in frontpanelen, betaalvensters, poortbehuizingen, lockerdeuren en klantspecifieke behuizingen mogelijk. De module kan worden geleverd met een handleiding en 7P-kabel, zodat afnemers efficiënt van voorbeeldtests naar proefproductie kunnen overstappen. Met een bedrijfsspanning van 5–12 VDC ±10%, een lage bedrijfsstroom en een energieverbruik van 0,43 W is hij geschikt voor apparatuur die continu moet functioneren met een beheerst energieverbruik.

Voor fabrikanten en systeemleveranciers biedt een ingebouwde QR-codescanner voor toegangscontrole het voordeel dat het externe productontwerp strak en overzichtelijk kan blijven. Het scanvenster kan precies worden geplaatst waar gebruikers hun telefoonscherm of ticket aanbieden, terwijl de communicatiebekabeling binnen de behuizing blijft. Dit is vooral waardevol voor zelfbedieningskiosken, onbemande retailterminals, QR-betaalautomaten, bezoekersregistratiesystemen en toegangspoorten met een duurzaam frontpaneel en eenvoudige bediening. SCIVAS kan daarnaast klantspecifieke doorontwikkeling, interfaceselectie en productieaanpassingen bespreken wanneer een project een specifieke elektrische of mechanische configuratie vereist.

Praktische voordelen voor integrators en apparaatmerken

Deze QR-codelezer is bedoeld voor zakelijke afnemers die consistente prestaties nodig hebben voor een serie apparaten en niet alleen voor één losse vervangingsscanner. Integrators kunnen hem gebruiken voor toegangspoorten met QR-codes, scanmodules in verkoopautomaten, QR-codescanners voor slimme lockers en ingebouwde toegangssystemen voor ledenbeheer, ticketing, bezoekersregistratie en betalingen. Voor projecten waarin QR-codes, RFID en barcodes worden gecombineerd, biedt SCIVAS ook RFID- en QR-codescanners en bijpassende leeshardware om inkoop en technische afstemming te vereenvoudigen.

Door snelle decodering, automatische detectie, meerdere uitvoermogelijkheden, compacte afmetingen en praktische inbouwmontage te combineren, biedt de R300 machinebouwers een stabiele scancomponent voor moderne toegangs- en zelfbedieningssystemen. De module is bijzonder geschikt wanneer het eindproduct snel QR-codes op telefoons moet scannen, geprinte codes betrouwbaar moet herkennen, met een bestaande controller moet communiceren en in een ruimte moet passen waarin conventionele handscanners niet bruikbaar zijn. Voor distributeurs, toegangscontrolemerken en OEM-producenten biedt SCIVAS rechtstreekse levering vanaf de fabrikant, met technische ondersteuning voor voorbeeldtests, serieproductie en klantspecifieke integratie.

Veelgestelde vragen

V1: Voor welke projecten is deze QR-codelezer het meest geschikt?

De lezer is vooral geschikt voor ingebouwde toegangs- en zelfbedieningsprojecten waarbij de module in een hostapparaat wordt geïnstalleerd. Typische toepassingen zijn tourniquets, slimme lockers, verkoopautomaten, ticketcontroleterminals, zelfbedieningskiosken, bezoekerssystemen en toegangspoorten die QR-codes vanaf telefoonschermen of geprinte documenten snel moeten herkennen.

V2: Kan de R300 QR-codes vanaf mobiele telefoonschermen lezen?

Ja. De module is ontworpen voor QR-codes op mobiele telefoonschermen en codes die zijn afgedrukt op papier, kunststof, metaal en andere gangbare oppervlakken. De witte verlichting, beeldgebaseerde decodeerengine en groothoekregistratie ondersteunen betrouwbare herkenning wanneer gebruikers codes op verschillende afstanden of onder enigszins afwijkende hoeken aanbieden.

V3: Welke communicatie-interfaces zijn beschikbaar voor integratie?

Afhankelijk van de projecteisen ondersteunt de R300 een virtuele seriële USB-poort, WG26/34, TTL, RS232 en RS485. Hierdoor kunnen engineers de module aansluiten op toegangscontrollers, POS-terminals, Android-hosts, microcontrollers en andere hostapparatuur voor toegangsbeheer.

V4: Is dit uitsluitend een barcodescanner of ook een lezer voor toegangscontrole?

De module is ontwikkeld voor toegangsgerichte toepassingen en voor algemene QR-codeherkenning. In vergelijking met een conventionele handscanner kan deze inbouwmodule eenvoudiger in een poort, kiosk of terminal worden gemonteerd. Voor projecten die aanvullende toegangshardware vereisen, kan SCIVAS ook RFID-toegangscontroleterminals voor complete toegangsoplossingen leveren.

V5: Is ingewikkelde programmering nodig voordat de module kan worden gebruikt?

Voor standaardgebruik kan de module gemakkelijk via de USB-poort worden ingesteld, waardoor voor de eerste tests doorgaans geen ingewikkelde programmering nodig is. Engineers kunnen de module configureren en testen op basis van het hostsysteem en de gekozen interface. Voor bijzondere OEM-eisen kan SCIVAS technische begeleiding bieden bij integratie en verdere ontwikkeling.

V6: Kan de lezer bevlekte, gekleurde of licht vervormde QR-codes herkennen?

Ja. De lezer ondersteunt krachtige decodering en foutcorrectie voor uiteenlopende praktijksituaties, waaronder bevlekte, gekleurde en vervormde codes en codes die op beeldschermen worden weergegeven. De werkelijke prestaties zijn afhankelijk van de codekwaliteit, afmetingen, het contrast, de oppervlaktereflectie en de installatieafstand. Daarom wordt aanbevolen om vóór serieproductie een voorbeeldtest uit te voeren.

V7: Welke gegevens moeten afnemers vóór bestelling bevestigen?

Afnemers dienen de beschikbare inbouwruimte, positie van het scanvenster, hostinterface, voedingsspanning, kabelgeleiding, het controllerprotocol, de verwachte scanafstand en het gewenste codetype te bevestigen. Met tekeningen of foto's van de uiteindelijke apparatuur kan SCIVAS de juiste configuratie adviseren en integratierisico's vóór serieproductie beperken.
