RS232 RFID-kaartlezer voor toegangscontrole

RS232 RFID-kaartlezer voor integratie van toegangscontrole

Deze RS232 RFID-kaartlezer is ontwikkeld voor veilige toegangscontrole, tijdregistratie, bezoekersregistratie en identificatieprojecten. De lezer ondersteunt 125KHz EM4100, EM4200, TK4100 en compatibele ID-kaarten. Voor toepassingen die HF-kaarten vereisen, is ook optionele ondersteuning voor 13,56MHz MIFARE-kaarten beschikbaar. Dankzij Wiegand 26, Wiegand 34, RS232 en RS485 uitgangsopties kan de kaartlezer flexibel worden geïntegreerd met controllers, terminals en beheersystemen.

Als fabrikant ondersteunt SCIVAS OEM- en ODM-aanpassingen voor behuizingskleur, interfaceconfiguratie, kaartcompatibiliteit en specifieke projectvereisten. Deze compacte RFID-kaartlezer is geschikt voor installateurs, systeemintegrators en distributeurs die betrouwbare RFID-toegangslezers nodig hebben voor commerciële gebouwen, kantoorentrees, lidmaatschapssystemen en beveiligde identificatieomgevingen.

Belangrijkste kenmerken

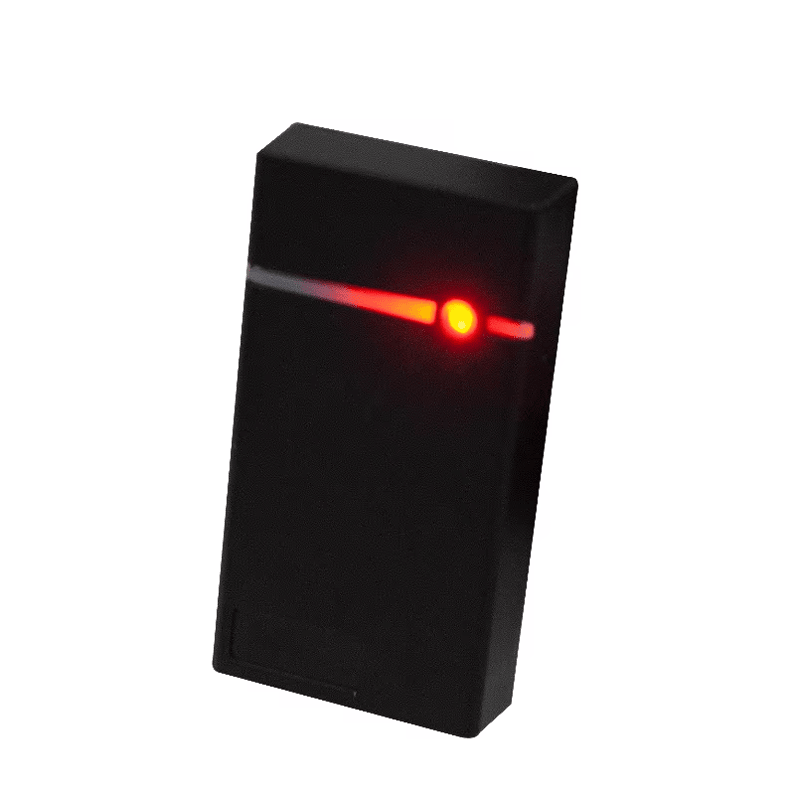

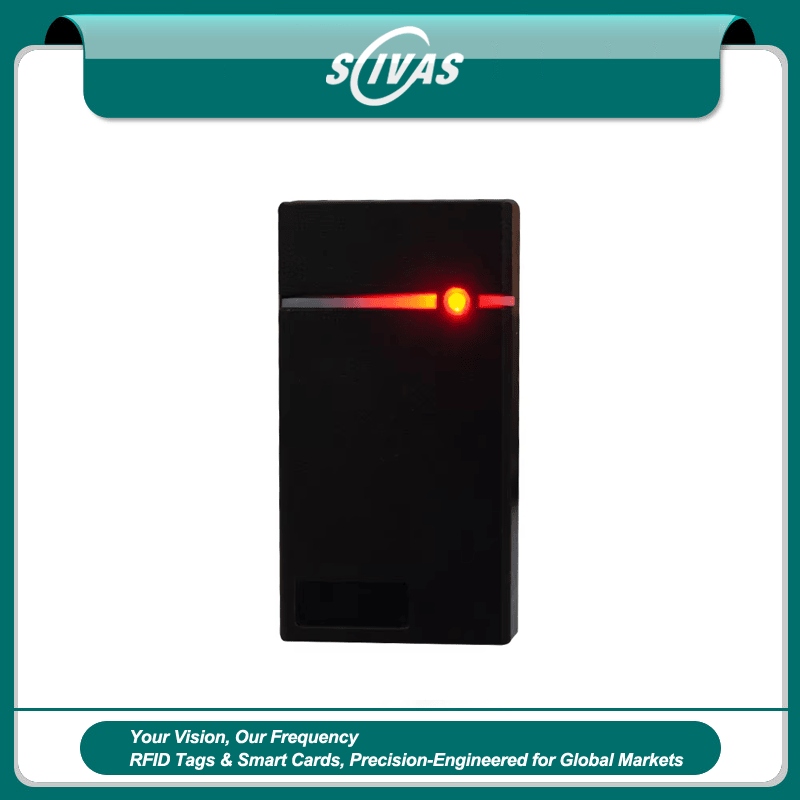

De kaartlezer beschikt over een ingebouwde antenne, tweekleurige LED-indicatie en zoemerfeedback voor snel kaartlezen en duidelijke statusweergave. De ABS-behuizing en optionele waterdichte harsuitvoering zorgen voor extra duurzaamheid in verschillende installatieomgevingen. De 125KHz-uitvoering is geschikt voor veel LF RFID-lezers-toepassingen, terwijl de optionele 13,56MHz-versie projecten ondersteunt die compatibele smartcards vereisen.

Het apparaat is eenvoudig te installeren en aan te sluiten op toegangscontrolepanelen of andere besturingseenheden. Het is een praktische oplossing voor projecten die stabiele proximity-detectie, realtime gegevensoverdracht en veilige kaartgebaseerde authenticatie vereisen. Voor complete systeemoplossingen kan de lezer worden gecombineerd met geschikte RFID-kaarten op basis van chiptype, bedrukking en coderingsvereisten.

Technische parameters

Specificatiegegevens

De kaartlezer ondersteunt Wiegand 26-bit en Wiegand 34-bit standaard data-uitvoer. Daarnaast zijn RS232- en RS485-RFID-lezerinterfaces beschikbaar voor verschillende controllervereisten.

De responssnelheid bedraagt minder dan 0,2 seconde en de proximity-leestijd is minder dan 0,5 seconde. Het typische leesbereik ligt tussen 2-15cm, afhankelijk van het kaarttype en de installatieomgeving.

De lezer ondersteunt EM4100 ID-kaarten en compatibele 64-bit Manchester-codekaarten. Optionele 13,56MHz MIFARE 1-kaartcompatibiliteit is beschikbaar voor HF-toegangscontroleprojecten.

De werkomgeving ondersteunt een omgevingstemperatuur van -25°C tot +75°C en een luchtvochtigheid van 10%-90%.

De ingebouwde antenne, tweekleurige LED, zoemer, DC 12V-voeding en werkstroom van 70mA zorgen voor stabiele dagelijkse werking.

De kaartlezer ondersteunt een communicatieafstand tot 100 meter onder geschikte Wiegand-bedradingsomstandigheden en biedt realtime gegevensoverdracht.

Behuizingskleuren zwart en wit zijn beschikbaar. De behuizing kan worden uitgevoerd in PVC-materiaal en voorzien van zwarte hars voor waterdichte bescherming.

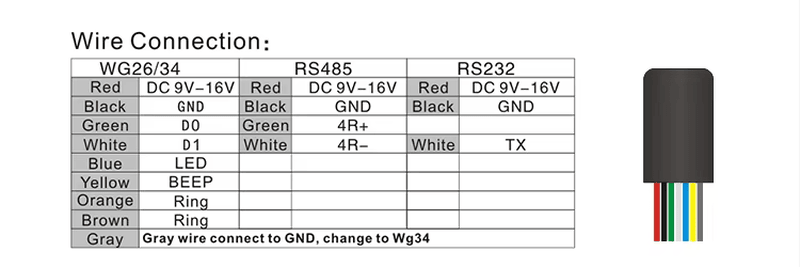

Installatie- en bedradingsinstructies

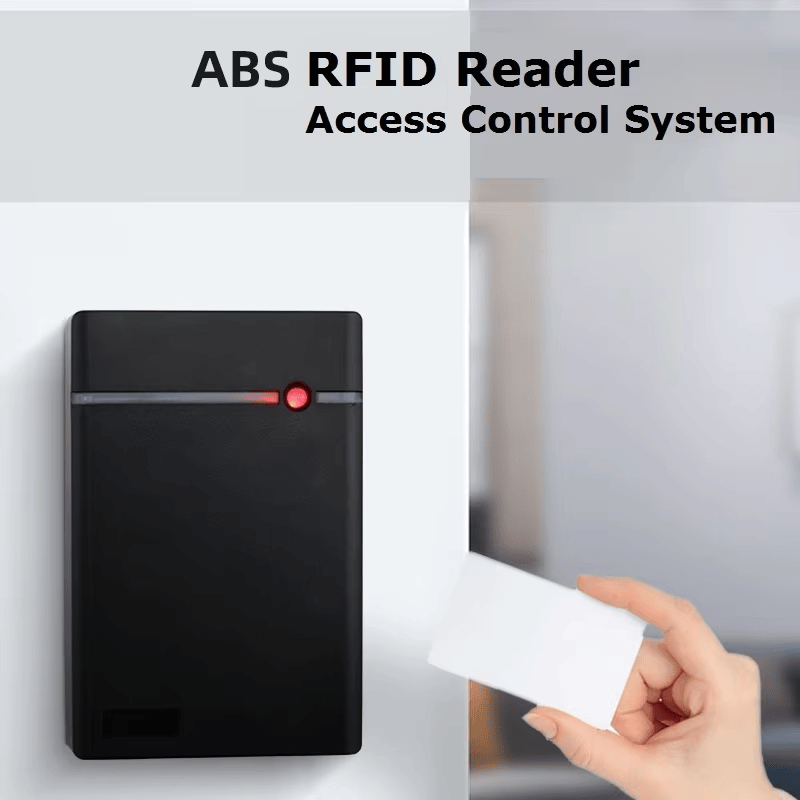

Installatie

Gebruik een kruiskopschroevendraaier om de schroef tussen het frontpaneel en het moederbord los te maken. Monteer vervolgens het moederbord aan de zijwand met kunststof pluggen en schroeven.

Opmerking

1. Controleer of de voedingsspanning DC 12V bedraagt en controleer vóór het aansluiten de positieve en negatieve aansluitingen van de voeding.

2. Wanneer een externe voeding wordt gebruikt, zorg ervoor dat de kaartlezer dezelfde voeding deelt met de controllerkast of dezelfde GND gebruikt.

3. Wanneer de afstand tussen de kaartlezer en controller groter is dan 50m, gebruik dan een voedingskabel met minimaal 1,5 vierkante mm diameter of meerdere parallelle netwerkkabels.
